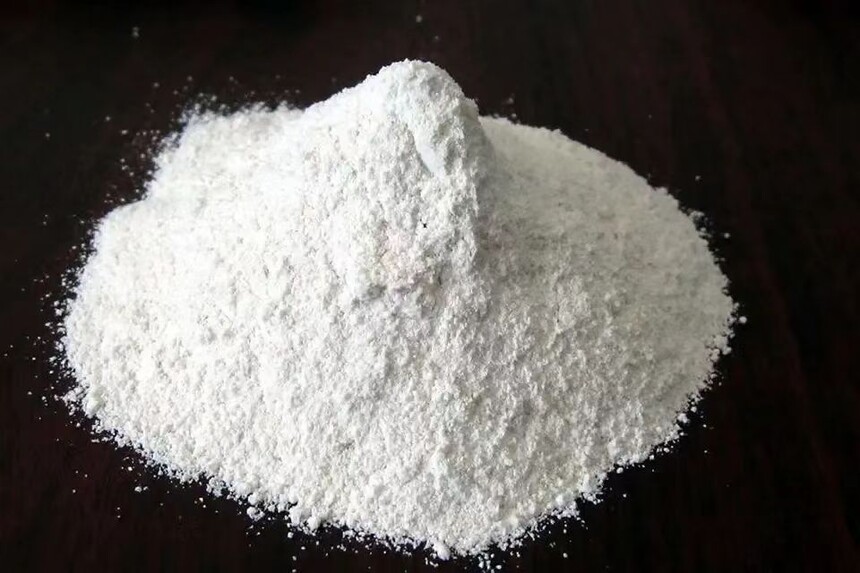

碳酸钙是涂料生产中重要的填充剂，细度和颗粒分配决定了涂料的透明度。碳酸钙耐候性好，具有耐磨损、低电解液含量、pH稳定效应，可提高耐腐蚀性能和涂料的流变性等重要特性。碳酸钙在水基涂料也非常重要，它能提高速干性能，在公路划线方面有重要意义。另外,在油漆中使用碳酸钙可以减少钛白粉的用量,从经济上考虑是有利的。这必将进一步刺激碳酸钙在涂料中的用量增长。

例如，腻子粉中，70-80%为重钙；稠漆中，碳酸钙用量一般在30%以上；在水性涂料中，碳酸钙用量为20-60%；罩面漆中，碳酸钙是理想的消光填料，如无光白酪胶墙漆含重质碳酸钙11.5%；金属防锈涂料中，碳酸钙具有一定的防锈作用，适当用量约为30%；聚乙烯醇类的106、803等建筑内墙涂料中，一般含轻质碳酸钙16%-20%；室内装饰漆中，如聚醋乙烯乳漆中通常含有约10%的碳酸钙。

乳胶漆用碳酸钙

碳酸钙具有一定的遮盖力，在乳胶漆中一般使用超细产品，使用量为10%-50%，当其粒径与钛白粉粒径接近时，可提高钛白粉的遮盖效果，降低乳胶漆成本，使乳胶漆细腻、均匀、白度高，并提高漆膜的强度、耐水性、干性、耐擦洗性。例如，超细重质碳酸钙粉体材料对缩短乳胶漆生产过程中的分散砂磨时间、提高遮盖力、改善乳胶粘度、降低钛白粉用量及改善腻子的打磨性能等均有显著效果。

在设计涂料配方时，高性能的乳胶漆采用超细碳酸钙，低档乳胶漆选择粒度相对粗、吸油值低的重钙。目前，在内墙乳胶漆中应用效果较好重质碳酸钙粉体，其粒度控制d97＜10μm、d50约为1.5μm、白度＞95%、CaCO3≥98%。

汽车漆用碳酸钙

汽车在行驶过程中，车底和车轮挡泥板等处经常受到泥沙、碎石和污水等的撞击冲刷，因而涂在底材表面的涂料极易损坏，而失去防腐能力，底材会很快锈蚀而致穿烂。

为了解决这一问题，需要在这些部位涂布具有耐砂石冲击和防腐蚀性能的车底涂料。PVC塑溶胶系是汽车底盘漆中的一种，其主要由PVC糊树脂，增塑剂、填料（碳酸钙）、稳定剂、增粘剂、溶剂和其它助剂组成。碳酸钙用量将近占总组分的30%（具体用量还要根据配方而定）左右，而纳米碳酸钙的加入较之普通的碳酸钙将会较大程度上改善体系的流变性能和膜的抗冲击性能。

汽车底盘漆，在施工喷涂过程中要求做到易喷，粘度低，流动性好，而在施工后要求粘度大，可防止沾降和流挂。这就需要涂料在高剪切速度下，粘度明显变低，就能易于喷涂流平；而在低剪切速度下或静止状态下具有高粘度，可防止涂料沉底和流挂，涂料的这种性能称为触变性，而纳米碳酸钙产品在施工性能，结构性能方面可以很好的满足这一要求。汽车底盘漆专用纳米碳酸钙特点：高活化度、高屈服应力、良好的触变性。

油墨用碳酸钙

碳酸钙在印刷油墨中大多是起降低成本和增加容积的填充作用，一般要求高性能的超细碳酸钙，主要特点是颗粒微细，约在0.02-1.0μm之间，比表面积较大，具有吸油量大、透明度好、亮度好、稳定度较好等优点。

实际应用中，采用纳米轻钙粉或者纳米活性轻钙粉最合适。但是纳米活性轻钙粉价格高，所以大多数采用纳米轻钙粉作为油墨生产。用活性碳酸钙配制的油墨身骨及黏性比较好，具有良好的印刷性能，干燥快，而且没有副作用。由于颗粒小，用于油墨产品中表现出优异的分散性、透明性、极好的光泽和遮盖力，以及优异的油墨吸收性和干燥性，因此印品细腻、网点完整。尤其是在油墨广泛采用树脂连接料后，活性碳酸钙以其优异的稳定性，几乎已经取代其他填料了。

目前，国内高档油墨填料大都采用超细碳酸钙，且必须经过活化处理，晶形为球形或立方形。

粉末涂料用碳酸钙

粉末涂料用的填料普遍含有重金属物质，不符合国际标准的重金属含量，特别是出口到欧洲、美国的产品中，对重金属含量的要求极为严格。碳酸钙是一种既便宜又不含重金属元素的白色填料，在粉末涂料中完全可以取代常用的硫酸钡填料，主要用于玩具、婴儿车、体育用品、厨房用具及家电等的涂装。

声明：本号对转载、分享、陈述、观点保持中立,目的仅在于行业交流,版权归原作者所有。如涉版权和知识产权等侵权问题,请与本号后台联系,即刻删除内容处理。

团结   务实   创新   发展
