【涂料资讯】涂装行业VOCs治理常用技术设计及运行参考要点

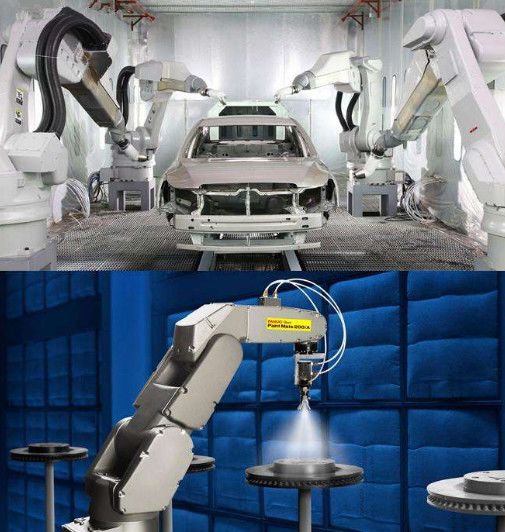

涂料在涂装过程中产生的挥发性有机化合物(VOCs)主要有甲基异丁基酮、乙酸正丁酯、正丁醇、乙二醇、丁醚、甲苯、二甲苯、三甲苯等。涂装车间产生有机废气的主要来源有喷漆室、挥发室和烘房。目前,涂装行业采用涉焚烧类工艺进行VOCs管控达标的工艺为主。下面分享近几年用于涂装行业VOCs治理典型处理设施设计运行参考要点。

RTO

1、治理设施的风量按照最大废气排放量的100%以上进行设计,处理效率达到98%以上,热回收效率不宜低于95%;
2、含卤素的废气不宜采用蓄热燃烧法处理;
3、应根据废气组分、净化效率等要求确定废气在燃烧室的停留时间,不宜低于0.75s;
4、应根据废气组分、净化效率等要求确定燃烧室燃烧温度,一般应高于 760℃;
5、蓄热室截面风速不宜大于2 m/s
6、优先选用低氮燃烧器;
7、蓄热燃烧装置进出口气体温差不宜大于 60℃
8、进入蓄热燃烧装置的废气中颗粒物浓度应低于 5 mg/m3,进入燃烧室的有机废气浓度应严格控制在混合有机物的爆炸极限下限的25%以
9、蓄热燃烧装置应设置自动控制系统,应具有自动记录温度变化曲线的功能以备查;
10、治理设施设计、运行应符合安全生产、事故防范的相关规定。

RCO或CO

1、催化燃烧工艺和蓄热式催化燃烧工艺应该满足 HJ 2027 的规范要求,装置的基本性能应该满足 HJ/T 389  的要求;

2、治理设施的风量按照最大废气排放量的120%进行设计,治理效率达到97%以上;

3、气体燃烧温度应控制在300~500℃,停留时间不小于0.75s;

4、蓄热室截面风速不宜大于2 m/s

5、蓄热燃烧装置进出口气体温差不宜大于 60℃

6、进入催化燃烧装置的废气中颗粒物浓度应低于10mg/m3,不得含有引起催化剂中毒的物质,进入燃烧室的有机废气浓度应严格控制在混合有机物的爆炸极限下限的25%以下

7、蓄热催化燃烧装置应设置自动控制系统。应具有自动记录温度变化曲线的功能以备查;

8、治理设施设计、运行应符合安全生产、事故防范的相关规定;

吸附-脱附

1、吸附-脱附工艺应该满足HJ2026的规范要求,装置的基本性能应该满足HJ/T386的要求;

2、优先选择沸石作为吸附材料,其次是活性炭纤维、颗粒状活性炭。使用蜂窝状活性炭吸附材料时,需要提供完备的安全保障措施;

3、选择颗粒状吸附剂时,空塔速度应该控制在 0.1~0.5m/s,压力损失控制为750~3750Pa采用纤维状吸附剂时,空塔速度不高于 0.15m/s,压力损失不高于 4000Pa;采用蜂窝状吸附剂时,空塔速度控制为 0.8~1.2m/s,压力损失控制为800~1200Pa

4、选择沸石作为吸附材料时,转轮吸附区的设计风速不应小于2m/s,转轮厚度不宜小于400mm,转轮的转速宜为2~6rph,转轮系统应确保吸附区、脱附区和冷却区间的密封隔离设施的漏气率不大于1%

5、活性炭的吸附容量计算时按照不高于装填量的 10%计算

6、脱附方式优先选择氮气惰性气体反吹方式。如果采用热空气方式,活性炭的脱附温度应该控制在110oC左右,一般不得高于120oC,脱附时间不得低于30分钟。采用沸石脱附时,热气流温度不宜超过 200oC 。脱附后气流中有机物的浓度应该严格控制在其爆炸极限下限的 25%以下

7、处理气量大于 1000m3/h 时,应该安装自动控制系统。

8、应该合理设置吸附塔数量,确保脱附时间和吸附饱和时间的匹配。

9、含有环己酮等酮类易燃气体时,不得采用热空气再生

10、治理设施设计、运行应符合安全生产、事故防范的相关规定。
