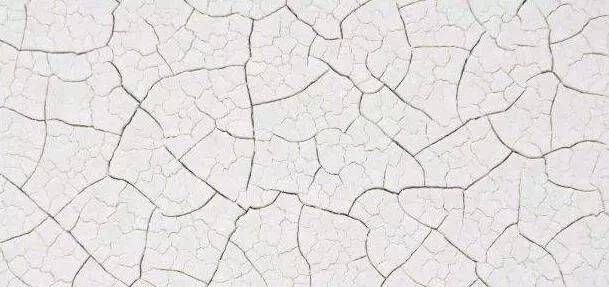

(1)现象

①腻子批刮干燥后即大面积开裂；

②腻子批刮后一段时间没有及时涂装涂料，腻子膜开裂；

③批刮同一面墙，有的地方开裂，有的地方不开裂。造成这些开裂的原因不同，应该分别对待。

(2)原因分析

①腻子批刮干燥后即开裂，是因为腻子本身的质量差，其初期干燥抗裂性可能不合格；

②批刮同一面墙，有的地方开裂，有的地方不开裂，其原因是腻子批涂得太厚或者批涂得厚薄不均匀所致；

③严重凹陷处未事先填补平整或凹坑处未清理干净；

(3)防治措施

①提高腻子的质量，即提高配方中有机胶结料的用量。腻子中的可再分散聚合物树脂粉末或聚乙烯醇微粉的用量不能太低。腻子膜的初期干燥抗裂性主要靠有机胶结料提供。

②填料的细度不能太高，高细度的填料既需要更多的胶结料来黏结，这都是引起腻子膜开裂的不利因素。

③应将凹陷处浮灰清除干净，当凹坑较大时，应用稠的石膏腻子分层填平。

(1)现象

好的腻子应该有良好的批刮性，刮涂轻松，无黏滞感。施工性能差则有两种现象，一种情况是腻子的干燥速度快；二是腻子批刮时手感太重，发黏。

(2)原因分析

①由于保水剂的用量低；

②腻子中的聚乙烯醇微粉的用量偏高。当配方中没有使用适当的触变性增稠材料时，会使情况变得更为严重。

(3)防治或解决措施

①腻子干燥过快时应当增加纤维素甲醚类保水剂的用量；

②太黏滞时应降低聚乙烯醇微粉的用量。同时，也不能够忽视增稠剂的使用。例如在同样的配方中只要适当使用淀粉醚或膨润土，就能够使原有手感黏滞的腻子的施工性能变好。但是，增稠剂没有保水性能，不能解决因为保水剂用量低而干燥快的问题。

(1)现象

腻子膜不光洁、不平滑，质感粗糙。

(2)原因分析

①填料的细度太低或者保水剂的使用不当。虽然在前面的有关内容中都提到腻子不需要使用高细度的填料，但同时也不能够使用细度太低的填料，即填料的细度应适当，一般在250目左右的细度即可。

②保水剂的使用不当，不能够使用羧甲基纤维素作为保水剂，羧甲基纤维素虽然也有一定的保水作用，但这类产品的质量不稳定，有些产品的常温水溶性尤其是速溶性差，没有充分溶解的成分留在涂料中，使涂膜变得粗糙。
